專業人士都知道，在發電廠給煤機和給煤機變頻器是電廠制粉系統中重要的組成部分，給煤機和給煤機變頻器是電廠十分重要的輔助動力設備，給煤機和給煤機變頻器在一起的主要任務是為制粉系統磨煤機提供源源不斷的原料用以發電。給煤機和給煤機變頻器制粉系統的工藝流程圖如下：

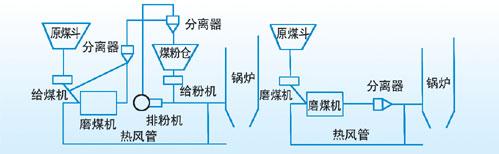

給煤機和給煤機變頻器制粉系統圖：

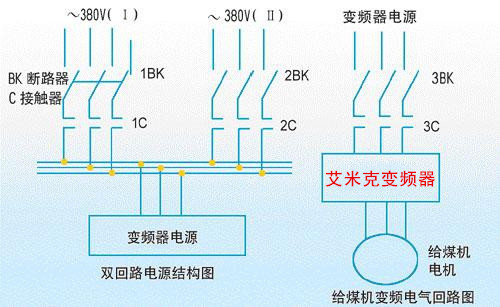

根據給煤機及給煤機變頻器穩定運行的重要性，應該采用冗余控制系統。變頻調速系統電氣回路圖如下：

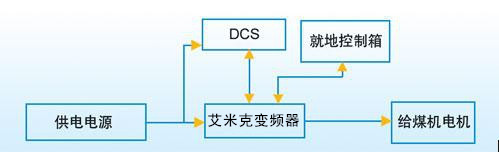

在發電廠給煤機和給煤機變頻器制粉系統中電氣回路由空氣開關、接觸器、中間繼電器、電流互感器、端子排、電纜等組成。給煤機變頻器應該用雙回路電源供電，當一路電源工作運行時候，另一路電源處于熱備用狀態；當工作電源失電或發生故障的時候，系統自動投入備用電源，保證正常工作生產。
